XGN15-40.5交流高壓六氟化硫環網開關設備
一、詳細描述：

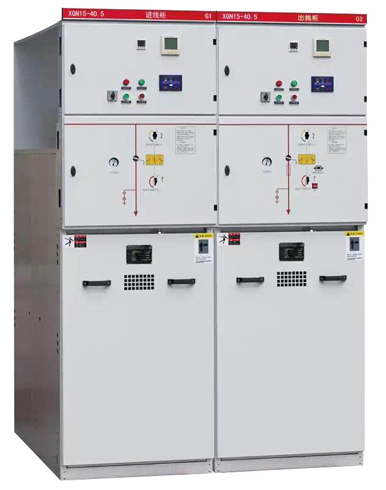

XGN15-40.5型環網柜(戶內交流高壓六氟化硫環網開關設備)，是新一代以六氟化硫負荷開關作為開關而整柜采用空氣絕緣的、適用于配電自動化、既緊湊又可擴充的金屬封閉開關設備、小型化、參數全、底價位、少維護等特點。該產品句有“合-分-接地”三工位滅弧室，配帶“五防”功能(防止帶負荷分合主開關;防止誤入帶電隔;防止誤分合主開關;防止帶電掛接地線;防止接地開關在接地位置送電)，聯鎖可靠，斷口絕緣強度高，大爬距設計，出線端均用壓罩保護，特殊的動密封和固定密封設計，加上先進的技術性能及輕便靈活的裝配方案，可以完全滿足市場不斷變化的要求，是裝備城市電網的新一代高壓開關設備。
本產品使用于三相交流10KV、50H z的電力系統中，作為工礦企業、高層建筑、住宅小區、預裝式變電站等場所、用來開斷、關合負載電流、故障電流、控制和保護線路與配電變壓器之用。XGN 15-40.5/24型.單元式六氟化硫環網柜的主開關分別可采用國產「LN36/FLN48型SF6負荷開關、施耐德SC6系列負荷開關，ABB原裝SFG型、GN30型隔離開關，也可根據用戶的需求配裝VS1斷路器或ABB原裝VD4斷路器，及各型固定式斷路器。其聯鎖可靠，均達到國家“五防”要求。
二、正常使用條件
1.海拔高度呈1000m,(如有特殊要求可在訂貨時注明)
2.環境溫度:一25℃~+40℃:
3.1}相對溫度平均值不超過95%:月相對濕度平均值不超過90%;
4.抗震能力:8度;
5.無劇烈震動和沖擊以及火災、化學腐蝕、爆炸危險的場所。
三、技術條件
1、范圍
本技術條件適用于XGN15-40.5(F)/T630-20、XGN15-40.5(F、R)/T100-31.5型交流高壓六氟化硫環網開關設備(以下簡稱“環網柜”)，規定了該產品的額定參數、技術特性、型式試驗項目和方法以及標志、包裝、運輸、儲存等要求。
環網柜用于額定電壓12kV及以下環網供電或雙幅射供電系統中，也可用于終端供電，裝入箱式變電站，作為電能的控制和保護。產品性能符合GB3906《3～35kV交流金屬封閉開關設備》、IEC298的規定。
環網柜主要元件為六氟化硫負荷開關及與高壓限流式熔斷器組合，屬可擴展式結構，具有齊全的一次方案，如架空線或進線柜、變壓器保護柜、聯絡柜、計量柜等，能完全滿足各種接線要求。
2、柜體采用2mm厚數鋁鋅板鉚接成型。柜后有二處壓力釋放孔，其一是針對電纜室，另一個則針對負荷開關/母線室。該結構能夠限度地保障人身安全和設備運行的可能，防護等級達IP3X，并具可靠的機械聯鎖和防誤操作功能。
3、本產品具有體積小、重量輕、外形美觀、操作簡便、長壽命、高參數、無污染、少維護等顯著的特點。
4. 額定參數見下表
|
序號 |
名稱 |
單位 |
參數 |
|
1 |
額定電壓 |
KV |
40.5 |
|
2 |
額定電流 |
A |
630 |
|
3 |
額定頻率 |
Hz |
50 |
|
4 |
額定短路關合電流 |
KA |
50 |
|
5 |
額定短時耐受電流 |
KA/ |
20 |
|
6 |
額定短時持續時間 |
S |
3 |
|
7 |
接地回路額定短時耐受電流 |
KA/S |
20 |
|
8 |
1min工頻耐受電壓,對地,相間/隔離斷口(有效值) |
KV |
42/48 |
|
9 |
雷電沖擊耐受電壓,對地,相間/隔離斷口(峰值) |
KV |
75/85 |
四、 結構
4．1 外殼
環網柜的外殼由基本骨架、頂板、面板、側板等組成封閉結構，，頂板、面板及側板由鋼板制造。
4．2 布局
環網柜頂部為母線室，母線室前面為儀表室，采用鋼板或絕緣板隔開。柜上部為負荷開關室，中下部為電纜出線和其它電器元件室。
4．3 主要元件
環網柜的主要元件有負荷開關、接地開關、熔斷器、電流互感器、電壓互感器、避雷器和高壓帶電顯示器等。
4．4 儀表室
儀表室內可安裝電壓表、電流表、轉換開關、繼電器指示燈及操作元件。在儀表室底部的端子 板上可裝設二次回路的端子排及保護熔斷器等。計量柜的儀表室體積增大，可裝設有功、無功電度 表、峰谷表等。
4．5 機械聯鎖
環網柜內的負荷開關、接地開關、門板、絕緣隔板之間設有聯鎖裝置，它們之間操作關系如下：
a負荷開關合閘時，接地開關無法合閘，前下門無法打開。
b負荷開關分閘時，接地開關可以分合閘，當接地開關處于合閘時，絕緣隔板插人后，前下門板可以打開。
c接地開關合閘時，負荷開關無法合閘，隔板插入后，前下門可以打開。
d接地開關分閘時，負荷開關可以分合閘，前下門板無法打開。
e在沒有接地開關的方案中，前門只有在負荷開關分閘、絕緣隔板插入時方能打開。
f電纜進線柜中，在進線有電時，無論負荷開關處于合閘或者分閘，接地開關由電磁鎖控制而無法合閘、門板也無法打開。
g在雙電源進線二臺開關設備負荷開關上設置機械聯鎖確保單臺供電。
五、 訂貨須知
a、 一次線路方案的系統圖，柜體排列圖；
b、 二次回路接線原理，端子排列圖如端子無排列圖時按制造廠規定；
c、 柜內電器元件的型號、規格、數量表；
d、 主母線、支母線的材質、規格；
e、 如有母線橋，應提供跨距尺寸；
f、 開關柜使用在特殊環境條件，應在訂貨時提出；
g、 需要附件、備件時，應提出其種類和數量；
h、 需方要求提供水平母排，則必須在合同中指明。
六、售后服務
